超重力動態液膜式連續化反應器

一、設備簡介及技術優勢

超重力動態液膜式連續化反應器由青島天惠辰科技有限公司聯合青島帝威精工機電有限公司共同研發而成，其結構如圖1所示，屬于國內首臺套，該產品擁有3項國家專利支撐。該套裝置主要是設計了具有獨特結構的組合槳葉，在高速旋轉的條件下（1400r/min）將待反應的多相物料進行高效混合并剪切（阻止包漿對反應收率的影響），然后在超重力作用下在反應器壁面形成薄膜進行高效傳熱。

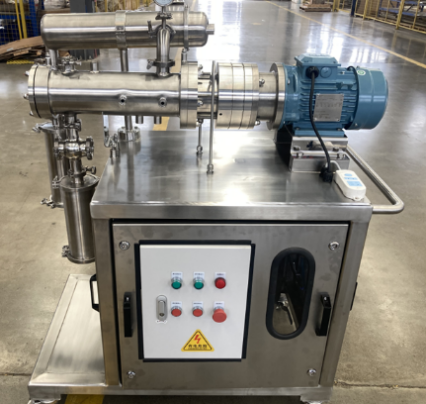

圖1 超重力動態液膜式連續化反應器

該連續化反應器具有如下的特點：

（1）適用于固-液、液-液以及有其他產生的反應，尤其是適用于產品為固相或者是粘稠性液體的反應情況。也可以適用于反應蒸餾，例如鹽酸羥胺的合成。

（2）獨特的集裝式機械密封，機封拆裝方便，可用于3Mpa，280℃的反應。

（3）操作彈性好，混合效果好，可自主控制進料流量和物料的停留時間；

（4）多段式獨立的傳熱裝置設計，便于連續化設備對反應溫度的分段精準控制。

（5）轉速高，可以達到1400r/min，在離心力和刮板的作用下，可以處理粘稠性的物料。另外可以方便地調整轉速，有助于實驗條件優化。

（6）操作可視化，側面配備視鏡，可以實時觀測反應的現象。

二、應用案例

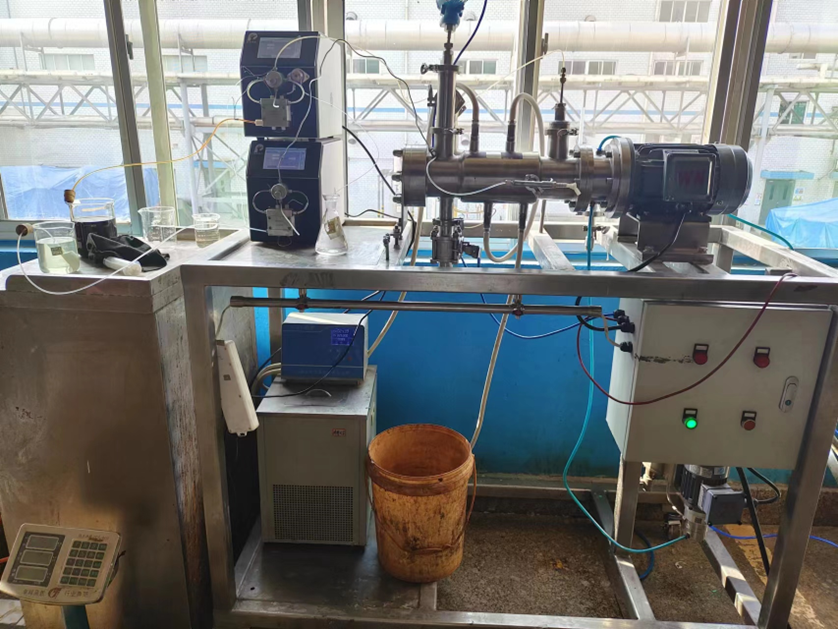

  （1）該設備開發完成后首先進行了5-硝基苯并咪唑酮的合成反應，屬于固體顆粒漿料參加的固-液硝化反應，產品屬于高粘度流體，流動性差。其現場實驗裝置如圖2所示，得到了非常好的反應效果，產品純度檢測結果可達99.4%，高于傳統的動態管式反應器。

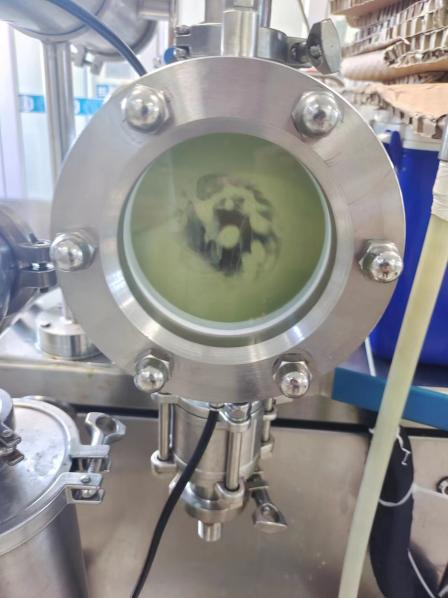

圖2 5-硝基苯并咪唑酮的實驗過程

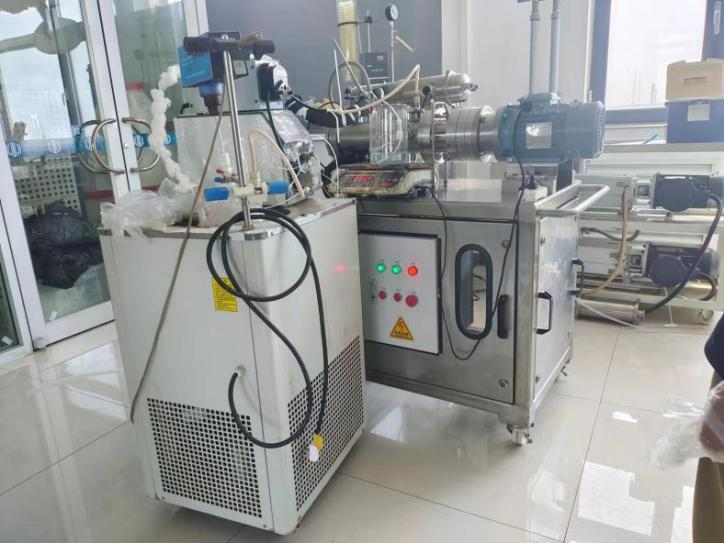

（2）基于氨基安替比林亞硝化的連續化工藝應用。該反應原料是液體，產品是固體，屬于液-液反應并產生固體的強放熱硝化反應。反應生成的亞硝酸在高溫時分解，有副產物氮氧化物氣體逸出。采用新型的超重力液膜反應器可以通過反應器設置的氣體出口，將產生的氮氧化物氣體在大于設定的壓力情況下排出，經過密閉系統后進入到反應器入口處進行閉路循環使用，解決了反應常規的氣體排放引發的環保問題，并保證了反應收率。其在現場實驗時的裝置如圖3所示。

圖3 用于液-液硝化反應的超重力動態液膜式連續化反應器
